随着智慧楼宇与电梯安全标准升级，高端电梯呼梯盒（召唤面板）已成为集轿厢调度、人机交互、应急通讯于一体的关键终端。其内部电源管理、电机驱动（如触感反馈振动马达）与LED背光/指示电路需在严苛电磁环境与长期不间断运行下保持极高可靠性。功率MOSFET作为电源转换与负载开关的核心执行单元，其选型直接决定系统功耗、抗干扰能力、空间利用率及使用寿命。本文针对呼梯盒对低功耗、高可靠、小体积的严苛要求，以场景化适配为核心，形成一套可落地的功率MOSFET优化选型方案。
一、核心选型原则与场景适配逻辑
（一）选型核心原则：四维协同适配
MOSFET选型需围绕电压、损耗、封装、可靠性四维协同适配，确保与电梯系统工况精准匹配：
1. 电压裕量充足：针对12V或24V电梯总线，额定耐压预留≥100%裕量，以应对电梯启停、继电器动作引起的严重浪涌与电压尖峰。
2. 超低功耗优先：优先选择低Vth（阈值电压）与低Rds(on)器件，确保由3.3V/5V MCU直接高效驱动，降低待机功耗，满足绿色建筑能效要求。
3. 微型化封装匹配：在极有限的呼梯盒PCB空间内，优先采用SC70-6、SOT23-6、DFN6(2x2)等超小型封装，实现高密度布局。
4. 超高可靠性冗余：满足7x24小时连续运行与宽温（-40℃~85℃机房/井道环境）要求，关注ESD防护与长期稳定性，适配安全等级要求最高的公共交通场景。
（二）场景适配逻辑：按负载类型分类
按呼梯盒内部功能分为三大核心场景：一是主电源路径管理与保护，需高侧开关实现智能通断与故障隔离；二是触感反馈马达驱动，需紧凑型双路驱动以实现高效、静音控制；三是多功能负载开关（LED、通讯模块），需极低导通电阻与微型化封装，实现多路独立控制。
图1: 高端电梯呼梯盒方案功率器件型号推荐VB3222与VBC7P3017与VBQG7322与VBI3328与VBQD4290U与产品应用拓扑图_01_total
二、分场景MOSFET选型方案详解
（一）场景1：主电源路径管理（12V/24V总线）——安全与节能核心
作为系统电源入口开关，需承受总线浪涌，实现MCU对呼梯盒整体电源的智能管理（如待机断电），要求高侧布置、低功耗驱动。
推荐型号：VBC7P3017（Single P-MOS，-30V，-9A，TSSOP8）
- 参数优势：-30V耐压充分覆盖24V总线浪涌要求，10V下Rds(on)低至16mΩ，导通损耗极低。TSSOP8封装节省空间，-1.7V标准Vth便于设计驱动电路。
- 适配价值：作为高侧主开关，可实现呼梯盒在空闲时段深度节能，待机电流可降至微安级。提供可靠的电源通路隔离，便于故障诊断与维护。
- 选型注意：需配合NPN三极管或专用电平转换电路实现MCU对P-MOS的高侧驱动。电源入口必须并联TVS管以吸收电梯井道内的浪涌能量。
（二）场景2：触感反馈马达驱动（微型振动电机）——人机交互核心
用于驱动微型振动电机提供按键反馈，需双路N沟道MOSFET构成H桥或独立控制，要求小封装、低Rds(on)以提升效率与响应速度。
推荐型号：VB3222（Dual-N+N，20V，6A，SOT23-6）
- 参数优势：双N沟道集成于SOT23-6超小封装，极大节省布板空间。2.5V驱动下Rds(on)仅28mΩ，可由3.3V MCU直接高效驱动，非常适合低压微电机控制。
- 适配价值：实现振动马达的正反转与PWM调速控制，触感反馈响应快、功耗低。集成度高的设计简化了PCB布局，提升了系统可靠性。
图2: 高端电梯呼梯盒方案功率器件型号推荐VB3222与VBC7P3017与VBQG7322与VBI3328与VBQD4290U与产品应用拓扑图_02_power
- 选型注意：确认电机工作电压与堵转电流，需在H桥输出端并联续流二极管。马达电源线建议套磁环以抑制高频噪声辐射。
（三）场景3：多功能负载开关（LED背光、指示灯、通讯模块）——功能支撑核心
用于控制多路LED灯条、状态指示灯及RS-485等通讯模块电源，路数多、空间紧张，要求单路或双路集成、导通压降小。
推荐型号：VBQG7322（Single-N，30V，6A，DFN6(2x2)）
- 参数优势：30V耐压满足24V总线应用，10V下Rds(on)低至23mΩ。DFN6(2x2)封装尺寸极小且热性能优异，支持多路密集排布。
- 适配价值：可高效控制每路LED背光的亮度（PWM调光）或通讯模块的电源通断，实现精细化功耗管理。极低的导通损耗避免了开关器件自身的发热问题。
- 选型注意：用于控制感性负载（如通讯模块）时，漏极需并联肖特基二极管续流。多路同时开关时，需评估总电流对前端电源的影响。
三、系统级设计实施要点
（一）驱动电路设计：匹配器件特性
1. VBC7P3017：采用NPN三极管加基极电阻的经典高侧驱动电路，栅极需接100kΩ上拉电阻确保默认关断。
2. VB3222：MCU的3.3V GPIO可直接驱动，每路栅极串联22-47Ω电阻以抑制振铃，避免双路同时导通。
3. VBQG7322：MCU的3.3V GPIO驱动时，若追求更低的Rds(on)，可增加简单推挽电路提升栅极驱动电压至5V。
（二）热管理设计：以自然散热为主
1. VBC7P3017：作为主开关可能持续导通，建议在TSSOP8封装下方布置≥50mm²的敷铜区域辅助散热。
2. VB3222与VBQG7322：工作于间歇开关状态，平均电流小，依靠引脚和少量敷铜即可满足散热，无需特殊处理。

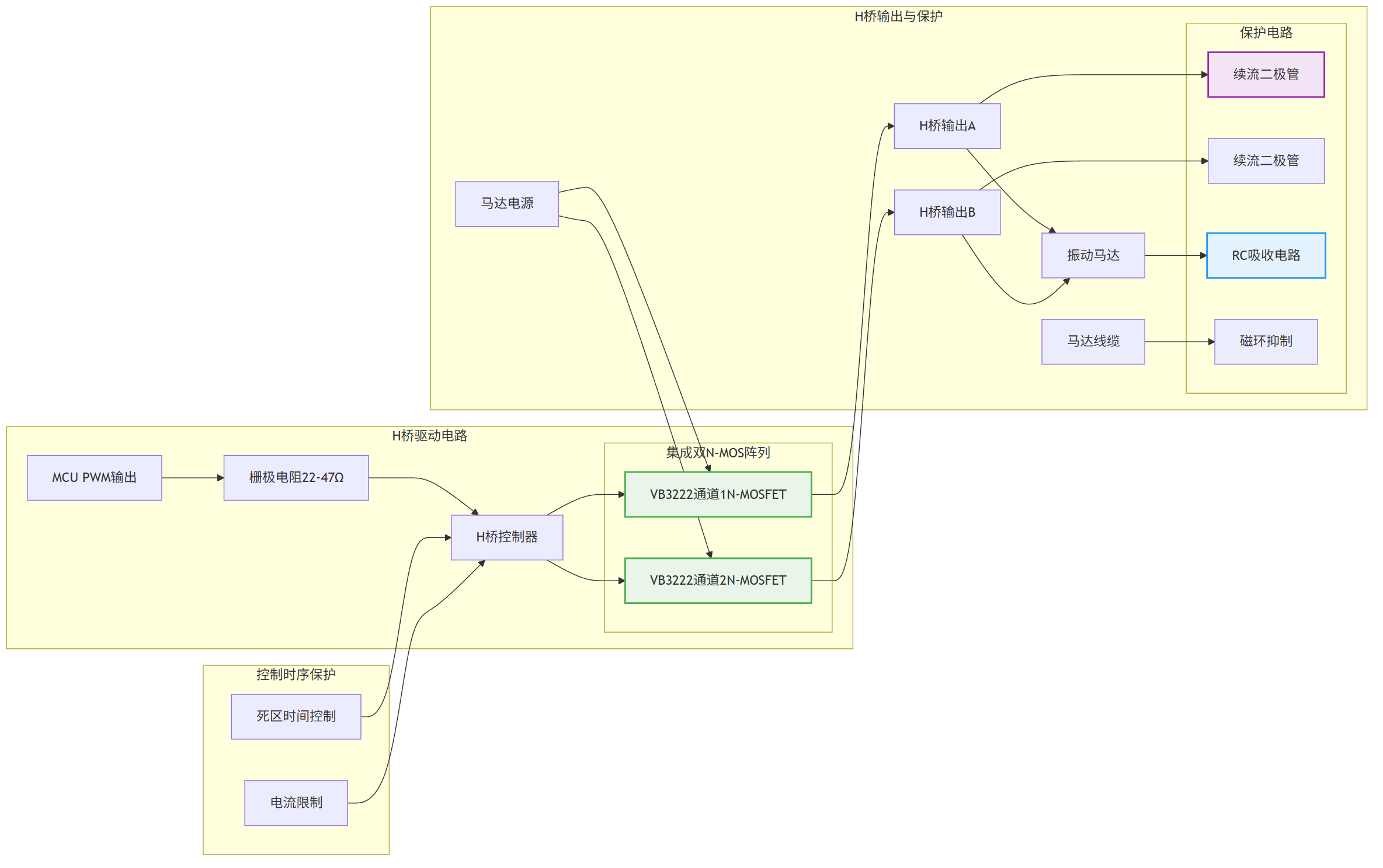

图3: 高端电梯呼梯盒方案功率器件型号推荐VB3222与VBC7P3017与VBQG7322与VBI3328与VBQD4290U与产品应用拓扑图_03_motor
3. 整体布局应远离电梯呼梯盒内的其他热源（如电源模块），并利用金属面板或壳体辅助导热。
（三）EMC与可靠性保障
1. EMC抑制
- 所有MOSFET的电源输入就近放置10uF以上电解电容与100nF陶瓷电容去耦。
- VBC7P3017的电源入口必须使用SMCJ系列TVS管进行浪涌防护。
- 控制振动马达的VB3222输出线缆使用双绞线，并可在电机两端并联RC吸收电路（如10Ω+100nF）。
2. 可靠性防护
- 降额设计：所有MOSFET在最高环境温度下，连续电流使用降额至标称值的50%以下。
- 过流保护：在主电源路径（VBC7P3017回路）可考虑串联自恢复保险丝或增加电子保险电路。
- 静电防护：所有MCU直连的MOSFET栅极，建议串联电阻并预留对地ESD保护二极管（如SOT23封装的ESD5Z5.0T1G）。
四、方案核心价值与优化建议
（一）核心价值
图4: 高端电梯呼梯盒方案功率器件型号推荐VB3222与VBC7P3017与VBQG7322与VBI3328与VBQD4290U与产品应用拓扑图_04_load
1. 超高可靠性设计：器件选型预留充分电压电流裕量，系统级防护完善，满足电梯行业长达20年的使用寿命要求。
2. 极致空间与能效优化：采用微型化封装与低功耗器件，使呼梯盒内部设计更紧凑，整体待机功耗显著降低。
3. 智能维护与安全：主电源独立控制便于实现远程诊断与复位，负载分级管理提升了系统可维护性与安全性。
（二）优化建议
1. 功率升级：若需驱动更大功率的显示屏背光，可选用VBI3328（Dual-N+N，30V，5.2A，SOT89-6），其散热能力更强。
2. 集成度升级：对于更多路的负载控制，可评估使用VBQD4290U（Dual-P+P，-20V，-4A，DFN8） 进行高侧电源分组管理。
3. 特殊环境：对于极端低温的户外电梯应用，可重点关注VB3222其0.5V~1.5V的宽Vth范围，确保在低温下仍能可靠开启。
4. 通讯隔离：为RS-485等通讯模块供电的开关电路，其地线回路应与数字地单点连接，必要时增加隔离电源模块。
功率MOSFET选型是高端电梯呼梯盒实现低功耗、高可靠、长寿命的核心环节。本场景化方案通过精准匹配电梯系统的特殊需求，结合严苛的可靠性设计，为研发提供全面技术参考。未来可探索集成负载电流检测功能的智能开关器件，助力打造具备预测性维护能力的下一代智慧电梯交互终端，筑牢垂直交通的安全与效率防线。
