一、行业背景与项目概况
本项目为山东某中型装备制造企业机床加工自动化生产线升级项目，该企业主营精密机床零部件加工，现有2条数控车床、铣床自动化生产线，核心控制设备为西门子300系列PLC（CPU 317-2PN/DP）。该PLC唯一网口已被生产线设备运行数据采集终端占用，仅剩余MPI 9针DP口；现场已接入昆仑通态、威纶通两个品牌的网口触摸屏，均支持Modbus TCP协议，用于本地设定加工参数、监控机床运行状态及故障报警，适配车间高干扰、连续运行的工业工况。
项目核心需求：将机床加工关键数据（切削速度、加工精度、设备负载等）实时上传至工厂MES系统，实现生产过程数字化管控与数据追溯；保留两款多品牌网口触摸屏的本地操作功能，确保通讯互不干扰；无需修改PLC原有程序，快速部署，避免生产线停产；适配车间高电磁干扰、温湿度波动大的环境，保障设备长期稳定运行。
二、项目痛点、选型与部署方案
（一）核心痛点
协议不兼容，数据孤岛严重：西门子300系列PLC剩余MPI 9针DP口采用MPI专用协议，昆仑通态、威纶通网口触摸屏采用Modbus TCP协议，工厂MES系统基于TCP/IP以太网协议，三种协议底层架构差异大，无法直接互通。MPI协议作为西门子专用协议，与触摸屏、MES系统的协议无法适配，导致PLC采集的生产数据无法自动上传，只能人工手抄记录，效率低且易出错，误差率达2.8%，无法满足装备制造行业数字化管控与质量追溯要求，这也是工业自动化场景中协议不同导致通讯失败的典型痛点。
接口资源匮乏，扩展受限：PLC唯一网口已被数据采集终端占用，仅有的MPI 9针DP口需同时对接两款不同品牌的网口触摸屏，无多余接口接入联网设备；若更换带多网口的新型PLC，需重构控制程序、重新适配触摸屏及数据采集终端，改造成本增加约7.5万元，且停产改造周期超过8天，严重影响机床加工连续生产，与自动化升级“低成本、短周期”需求相悖。
运维效率低，成本偏高：PLC程序调试、故障排查需工程师到现场，通过专用MPI电缆连接设备操作，单次运维耗时1.2小时以上，每月运维成本约3500元，无法实现远程响应，设备故障易造成生产线停机，影响零部件加工产能与交付周期。
（二）选型方案

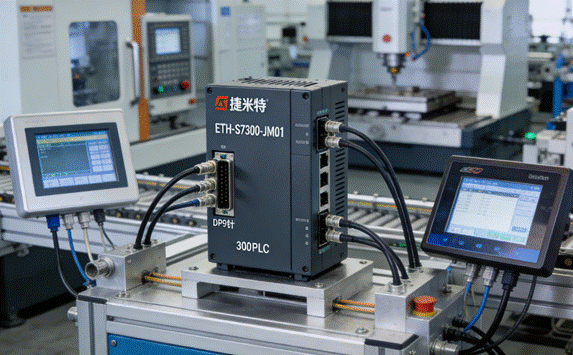

经多轮技术论证与现场测试，选型捷米特ETH-S7300-JM01直插型以太网模块，该模块专为西门子300系列PLC设计，主打直插适配、多协议转换优势，完美契合装备制造自动化场景，核心适配亮点如下：
直插型设计，兼容多品牌网口触摸屏：模块配备MPI 9针公母双接口，直插式对接PLC的MPI 9针DP口，串联两款不同品牌的网口触摸屏，不占用PLC编程口，不影响原有通讯，无需修改触摸屏参数，实现“即插即用”，完美保留本地操作功能，适配装备制造车间多设备协同需求。
多协议转换，无缝对接上位系统：作为高性能以太网转换器，支持MPI与Modbus TCP、S7 TCP协议双向转换，可直接接入工厂以太网，兼容MES系统、WinCC等工控软件，实现生产数据上传与控制指令下发，彻底破解协议不兼容难题，同时具备串口转以太网核心功能，助力实现装备制造生产数据追溯体系搭建。
工业级可靠性，适配车间严苛工况：宽温设计（-30℃至+70℃），具备EMC抗电磁干扰、防粉尘能力，符合装备制造车间高干扰环境要求；无需外接电源，直接从PLC取电（功耗＜80mA），MTBF超10万小时，保障机床加工生产线连续稳定运行，同时支持固件在线升级，降低后期维护成本，契合智能制造设备长效运行需求。
（三）部署方案

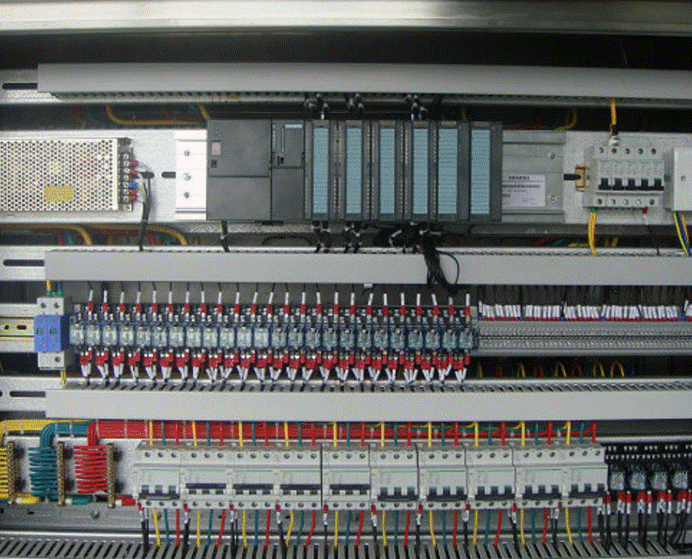

硬件配置：核心硬件包括西门子300系列PLC（CPU 317-2PN/DP，网口被占用）、昆仑通态TPC1561Hi网口触摸屏、威纶通MT8150iE网口触摸屏、捷米特ETH-S7300-JM01直插型以太网模块、千兆工业以太网交换机、MES系统服务器、上位监控电脑、设备运行数据采集终端、数控车床/铣床、专用通讯线缆。
部署步骤：①断电状态下，将模块MPI公口直插接入PLC的MPI 9针DP口，确保连接牢固；②将两款网口触摸屏的通讯线接入模块扩展接口，实现触摸屏与PLC直通通讯，保留本地参数设定功能；③用网线将模块以太网口连接至车间交换机，并入工厂局域网，确保与MES系统IP同网段；④上电后，通过WEB服务器配置模块参数，完成MPI与以太网协议转换设置，无需修改PLC及触摸屏程序，全程部署不超过1.5小时，实现不停产升级，最大限度降低对生产的影响。
三、网关功能介绍
捷米特ETH-S7300-JM01直插型以太网模块，本质是一款专为装备制造自动化场景设计的串口转以太网网关，核心功能围绕协议转换、多设备兼容与便捷运维展开，贴合机床加工生产线需求，具体如下：
多协议转换功能：核心实现MPI与Modbus TCP、S7 TCP协议双向转换，数据传输延迟＜50ms，可同步将PLC采集的机床加工数据上传至MES系统，以及上位机下发的控制指令传输至PLC，作为核心的以太网桥接器，实现不同协议设备的无缝联动，支撑装备制造生产数据追溯与协同管控体系搭建。
多设备兼容功能：支持多主站通讯，可同时连接32台上位机或设备，完美兼容多品牌网口触摸屏及各类工控系统，支持Step7编程软件远程程序上下载，无需额外适配驱动，扩展性强，可灵活对接装备制造生产线新增监测设备，适配智能制造柔性配置需求。
便捷配置与故障诊断：支持WEB服务器与专用配置工具双重配置，配备状态指示灯，可实时反馈通讯状态，便于快速排查故障；支持固件在线升级，终身免费迭代，适配装备制造自动化长期升级需求，助力企业实现设备智能运维。
安全与节能设计：内置数据校验机制，抵御工业干扰，保障数据传输安全；无外接电源设计，降低故障点，节能环保，适配装备制造车间长期连续运行需求，保障机床加工生产稳定性。
四、技术架构拓扑图
五、应用效果前后对比
| 对比维度 | 部署前 | 部署后 |
| 数据传输 | 人工手抄，误差率2.8%，无实时数据，无法追溯 | 自动上传，延迟＜50ms，MES实时监控，数据可追溯 |
| 运维效率 | 现场操作，单次1.2小时+，响应滞后 | 远程调试，响应＜30分钟，运维成本降55% |
| 改造成本 | 更换PLC约7.5万元，停产8天，损失重大 | 仅部署模块，成本＜4500元，不停产，快速回收成本 |
| 生产稳定性 | 故障响应慢，易停机，影响产能 | 稳定运行，故障少，保障连续生产 |
六、网关未来发展趋势
智能化升级：结合装备制造智能化需求，未来网关将集成边缘计算能力，实现本地数据预处理、异常预警，降低云端负载，同时结合AI技术预判设备故障，提升机床加工生产线智能化水平，适配行业高质量发展需求，契合智能制造设备智能运维发展方向。
安全性能强化：随着工业互联网安全要求提升，网关将新增TLS加密、双向身份认证功能，保障生产数据安全，防止数据泄露，契合装备制造行业核心生产数据管控要求，助力企业构建安全的工业互联网体系。
国产化替代加速：依托国产芯片技术突破，实现网关核心部件自主可控，支持更多工业协议转换，打破国外技术垄断，降低装备制造企业设备采购成本，推动国产串口转以太网、以太网转换器产品普及，助力智能制造自主可控发展。
无线化拓展：集成5G、Wi-Fi 6功能，摆脱有线布线限制，提升部署灵活性，适配装备制造车间设备布局调整频繁、布线复杂的场景，助力实现机床加工全流程无线智能化管控。
七、总结
本装备制造自动化生产线升级项目中，捷米特ETH-S7300-JM01直插型以太网模块成功破解了西门子300系列PLC网口被占用、MPI协议与多品牌网口触摸屏及以太网协议不兼容的核心痛点。作为关键的串口转以太网、以太网转换器、以太网桥接器类设备，其通过高效的协议转换、直插适配能力，实现了PLC与MES系统、多品牌触摸屏的无缝联动，既满足了装备制造行业数字化管控、数据可追溯的核心需求，又大幅降低了改造成本与运维成本，保障了生产线连续稳定运行，契合智能制造典型场景升级要求。
该模块的直插适配、高稳定性、低成本等优势，使其成为装备制造行业老旧PLC设备智能化升级的优选方案，可广泛应用于各类机床加工、零部件制造自动化场景。未来，随着网关技术的不断升级，串口转以太网、以太网转换器、以太网桥接器类产品将在装备制造智能化转型中发挥更重要作用，助力企业实现高效、安全、可追溯的生产目标，推动装备制造行业高质量发展。
