RK3588 MIPI转LVDS屏幕调试全流程（附完整Patch）

在嵌入式Linux项目中，MIPI转LVDS屏幕因兼容性强、适配灵活，常被用于盒子、工业设备等场景。但调试时难免遇到“屏幕不亮”“分辨率错乱”“驱动bind失败”等问题，尤其涉及转换IC（如TC358775XBG）时，软硬件协同排查更需精准。本文结合实际项目案例，梳理从问题定位到功能验证的标准化步骤，并附上完整调试Patch，帮你快速突破瓶颈。

一、问题初始化：先搞懂“哪里错了”

调试的核心是“先定位，再动手”，盲目改配置只会浪费时间。

1.日志抓包锁定方向

屏幕未点亮时，优先查看DSI相关内核日志，执行：

dmesg |grepdsi # 查看DSI通道初始化报错dmesg |greppwm # 排查背光驱动问题

常见报错对应问题：

•“route-dsi1: failed to get logo”：dsi1通道配置缺失或硬件链路异常

•“pwm8: probe failed”：PWM背光引脚复用或节点未启用

•“TC358775: command_interface is busy”：转换IC上电时序错误

2.必收“基础档案”

调试前需同步以下文件，避免无依据修改：

•开机日志（systemlog.txt）：含驱动加载、硬件初始化过程

•设备树（rk3588-evb.dtsi/rk3588-evb7-v11.dtsi）：本次调试核心修改文件

•硬件文档：原理图（确认DSI通道、PWM引脚）、屏幕手册（1920x1080@60Hz时序）

•关键调试命令输出：

# 查看显示端口状态（确认Video Port激活情况）cat/sys/kernel/debug/dri/0/summary# 查看时钟状态（验证DSI/PWM时钟是否正常）cat/sys/kernel/debug/clk/clk_summary | grep -E"dsi|pwm"

二、硬件链路确认：排除“物理层”问题

MIPI转LVDS的核心链路是“DSI信号→转换IC→LVDS屏幕”，硬件问题需优先排除。

1.核心组件信息确认（对应Patch硬件适配）

根据硬件设计，本次调试涉及：

•转换IC：TC358775XBG（需控制上电时序）

•DSI通道：dsi1（硬件连接dsi1，禁用dsi0避免冲突）

•PWM背光：PWM8引脚（GPIO2_RK_PB1控制转换IC使能）

•供电：新增vcc3v3_lcd regulator给屏幕供电

2.硬件功能验证

•用万用表测转换IC供电引脚（如VDD3.3V），确认上电正常；

•检查引脚复用：确保PWM8、dsi1引脚未被UART/GPIO占用（参考原理图）；

•背光测试：短接PWM8与地，观察屏幕背光是否亮起（排除背光硬件问题）。

三、设备树（DTS）配置：核心修改看这5处（附Patch代码）

DTS是软硬件的“桥梁”，本次Patch中80%的问题通过DTS修改解决，关键变更如下：

1.禁用冲突通道，启用目标DSI

修改文件：kernel/arch/arm64/boot/dts/rockchip/rk3588-evb.dtsi

// 禁用dsi0（避免通道冲突）&dsi0 {-  tus ="okay";+  tus ="disabled"; si0_panel:panel@0{  atus ="disabled"; // 同步禁用dsi0面板 };// 启用dsi1并配置关键参数&dsi1 {  tus ="okay";-   ckchip,lane-rate = <1100>;/*1920*1080*/+  ckchip,lane-rate = <960>;   整为900Mbps（匹配屏幕时序）   able-gpios = <&gpio2 RK_PB1 GPIO_ACTIVE_HIGH>; // 转换IC使能引脚  1_panel:panel@0{   tus ="okay"; // 启用dsi1面板  si,flags = <(MIPI_DSI_MODE_VIDEO | MIPI_DSI_MODE_VIDEO_BURST|MIPI_DSI_MODE_LPM)>;   format =

  ; // RGB888格式  i,lanes = <4>; // 4 lane传输   时序参数（匹配屏幕手册1920x1080@60Hz）
  timings1: display-timings {   1_timing0: timing0 {    k-frequency = <148500000>; // 像素时钟148.5MHz
  active = <1920>;    tive = <1080>;     -porch = <64>;     t-porch = <134>;    ck-porch = <8>;    nt-porch = <30>;    nc-len = <24>;     -len = <2>;     };   }; }; }; vsync hsy vfro vba hfron hback vac h cloc dsi disp_// ds dsi, d sta dsi     en // 调   ro  //ro  sta   };      st   d  sta  sta


2.启用PWM背光与屏幕供电

修改文件：kernel/arch/arm64/boot/dts/rockchip/rk3588-evb7-v11.dtsi

// 新增屏幕3.3V供电regulatorvcc3v3_lcd: vcc3v3-lcd {  patible ="regulator-fixed";   ator-name ="vcc3v3_lcd";  -supply = <&vcc_3v3_s0>; // 依赖主3.3V电源};// 启用PWM8背光引脚&pwm8 {  trl-0= <&pwm8m1_pins>; // 绑定PWM8引脚 atus ="okay"; // 解决背光不亮问题};// 配置显示路由（dsi1对应vp3）&route_dsi1 {- tatus ="disabled";+  tus ="okay";   ct = <&vp3_out_dsi1>; // 绑定Video Port3};// 禁用HDMI避免显示冲突（调试阶段）&hdmi0_in_vp0 {-   s ="okay";+ tatus ="disabled";};   s statu conne  sta   s   st  pinc  vin regul  com

3. DTS修改验证

编译后通过以下命令确认配置生效：

# 反编译dtb查看配置dtc -I dtb -O dtsarch/arm64/boot/dts/rockchip/rk3588-evb.dtb > check.dts# 检查关键节点是否存在grep -E"dsi1.*okay|pwm8.*okay|vcc3v3_lcd"check.dts

四、驱动代码修改：解决转换IC控制与时钟匹配（附Patch）

驱动层主要解决“转换IC上电时序”“时钟计算错误”“DCS指令下发验证”三大问题，核心修改如下：

1.转换IC上电时序控制

修改文件：kernel/drivers/gpu/drm/rockchip/dw-mipi-dsi2-rockchip.c

新增转换IC电源控制函数，确保上电顺序符合手册要求（先使能、再复位）：

// 转换IC上电函数（enable→复位拉低→拉高→拉低）staticvoiddsi_external_bradge_power_on(struct dw_mipi_dsi2 *dsi){ intk("debug_lvds_test: %sn", __FUNCTION__); if(dsi->enable_gpio) {   gpiod_direction_output(dsi->enable_gpio,1); // 使能转换IC   usleep_range(1000,2000); // 延时1-2ms  } if(dsi->reset_gpio) {   gpiod_direction_output(dsi->reset_gpio,0); // 复位拉低   usleep_range(1000,2000);   gpiod_direction_output(dsi->reset_gpio,1); // 复位拉高   usleep_range(1000,2000);   gpiod_direction_output(dsi->reset_gpio,0); // 复位稳定   usleep_range(1000,2000);  }}// 转换IC下电函数staticvoiddsi_external_bradge_power_down(struct dw_mipi_dsi2 *dsi){rintk("debug_lvds_test: %sn", __FUNCTION__); if(dsi->reset_gpio) {   gpiod_direction_output(dsi->reset_gpio,1);   usleep_range(1000,2000);  } if(dsi->enable_gpio) {   gpiod_direction_output(dsi->enable_gpio,0);   usleep_range(1000,2000);  }}// 在编码器使能/禁用时调用电源控制staticvoiddw_mipi_dsi2_encoder_enable(struct drm_encoder *encoder){  external_bradge_power_on(dsi2); // 使能时上电  ... 原有初始化逻辑}staticvoiddw_mipi_dsi2_encoder_disable(struct drm_encoder *encoder){si_external_bradge_power_down(dsi2); // 禁用时下电  ... 原有销毁逻辑}  //   d   //  dsi_   p   pr

2.时钟计算修正（解决信号不稳定）

修改文件：kernel/drivers/gpu/drm/rockchip/dw-mipi-dsi2-rockchip.c

调整DSI逃逸时钟分频，匹配转换IC要求：

staticvoiddw_mipi_dsi2_phy_clk_mode_cfg(struct dw_mipi_dsi2 *dsi2){  ... 原有配置  20MHz分频改为10MHz，避免时钟过高导致转换IC异常 */-   lk_p =DIV_ROUND_UP(sys_clk,20*2);+  _clk_p =DIV_ROUND_UP(sys_clk,10*2); l |=PHY_LPTX_CLK_DIV(esc_clk_p);  ... 原有配置}  //   va  esc esc_c  /* 原   //

3. DCS指令下发验证

修改文件：u-boot/drivers/video/drm/rockchip_panel.c

添加打印确认DCS指令是否成功发送（排查“屏幕亮但无显示”问题）：

staticvoid panel_simple_prepare(structrockchip_panel*panel){+  ntf("xsc panel_simple_prepare: 开始发送DCS指令n"); ...原有逻辑   lat->on_cmds) {  t=rockchip_panel_send_dsi_cmds(dsi, plat->on_cmds);   ret)  intf("failed to send on cmds: %dn", ret);+  +    f("succed to send on cmds: %dn", ret); // 指令成功打印   . 原有逻辑} // ..   }        print     else          pr     if (      re if (p   //  pri

五、U-Boot阶段适配（附Patch）

启动阶段需提前初始化转换IC电源，避免Linux阶段初始化滞后：

修改文件：u-boot/drivers/video/drm/dw_mipi_dsi2.c

// 新增U-Boot阶段电源控制staticvoidrockchip_dsi_external_bridge_power_on(structdw_mipi_dsi2 *dsi){   t dw_mipi_dsi2 *priv = dev_get_priv(dsi->dev); _gpio_set_value(&priv->enable_gpio,1); // 使能转换IC  lay(1000);  gpio_set_value(&priv->reset_gpio,0); // 复位拉低 elay(1000); _gpio_set_value(&priv->reset_gpio,1); // 复位拉高    udelay(1000);    dm_gpio_set_value(&priv->reset_gpio,0); // 复位稳定}// 准备阶段调用电源控制staticintdw_mipi_dsi2_connector_prepare(structrockchip_connector *conn,                    structdisplay_state *state){+    rockchip_dsi_external_bridge_power_on(dsi2); // U-Boot阶段上电   // ... 原有逻辑}   dm   ud  dm_  ude   dm struc

六、功能验证：3步确认调试结果

1.背光验证：开机后观察屏幕背光是否亮起（PWM8配置生效）；

2.彩条测试：执行modetest -M rockchip -s 224@115:1920x1080，屏幕显示彩条说明信号正常；

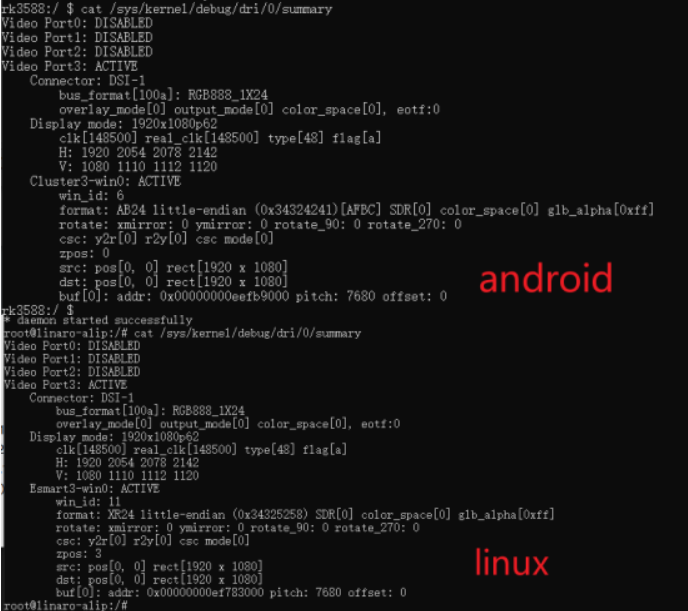

3.日志验证：查看dmesg无DSI/PWM报错，cat /sys/kernel/debug/dri/0/summary显示“dsi1 connected”。

七、Patch核心修改总结

结语

MIPI转LVDS调试的核心是“分层排查”：先排除硬件供电/连接问题，再通过DTS匹配硬件配置，最后通过驱动解决时序/控制问题。本文附上的完整Patch覆盖了从启动到运行的全流程适配，你可根据实际硬件调整引脚、时钟、时序等参数。

若调试中遇到“彩条正常但应用无显示”“双显冲突”等问题，欢迎在评论区留言，我们一起完善调试指南～

以下是完整patch，有需要自取(获取指令后台获取)
